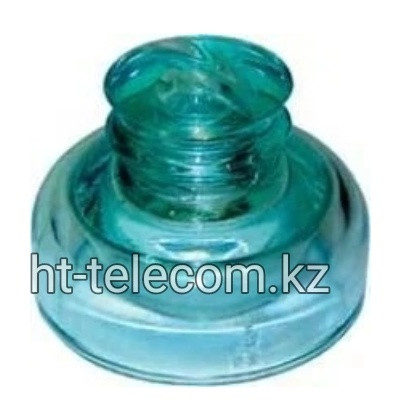

Изолятор ШС-10Е

Предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока на напряжение до 10 кВ включительно, частотой до 100 Гц, при температуре окружающего воздуха от плюс 50 до минус 60 °С
Изоляторы  крепятся на штырях, а также крюках с помощью полиэтиленового колпачка, который заказывается отдельно.

Основными преимуществами стеклянных изоляторов ШС-10Е являются следующие:

• отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие пузырьков в силовой головке изолятора;
• стеклянные изоляторы не стареют, в теле изолятора со временем не появляются микротрещины;
• стеклянные изоляторы можно быстро идентифицировать на линии при их выходе из строя;
• изолятор ШС-10Е обладает большей термостойкостью.

Стеклянные изоляторы ШС-10Е имеют длину пути утечки 300 мм., что позволяет их эксплуатировать в районах со средней (II) степенью загрязнения на ВЛ 6-10 кВ.

Основными потребителями изоляторов ШС-10Е являются горно-обогатительные предприятия, где производится добыча полезных ископаемых открытым способом, а также в местах проведения взрывных робот.

Номинальное напряжение, кВ:    10
Выдерживаемое напряжение в сухом состоянии, кВ:    42
Выдерживаемое напряжение 50 Гц (под дождем), кВ:    28
Минимальная разрушающая сила при изгибе, кН:    12.5
Длина пути утечки не менее, мм:    300
Масса, кг:    2
